Un presostat este una dintre componentele cele mai fundamentale, dar adesea trecute cu vederea în sistemele de control și automatizare a fluidelor. Este un dispozitiv electromecanic sau electronic care monitorizează presiunea fluidului sau a gazului într-un sistem și declanșează un semnal electric atunci când presiunea atinge un punct de referință predeterminat. Indiferent dacă aplicația implică alimentarea cu apă, aer comprimat, circuite hidraulice sau mașini industriale, comutatoarele de presiune servesc drept gardieni inteligenți care mențin sistemele să funcționeze în siguranță și eficient. LaNingbo TRUPOW Industrial Trade Co.,Ltd., întrerupătoarele noastre de presiune sunt proiectate pentru a satisface cerințele exigente atât ale mediilor rezidențiale, cât și ale mediilor industriale grele, formând o parte critică a complexului nostruAccesorii pentru pompegama de produse.
Înțelegerea modului în care funcționează comutatoarele de presiune, a modului în care sunt selectate și a modului în care se integrează în sisteme mai largi este o cunoaștere esențială atât pentru ingineri, specialiști în achiziții, cât și pentru managerii de unități. Acest ghid prezintă tot ce trebuie să știți, de la principiul de bază de funcționare până la specificațiile produsului, considerente de instalare și rolul pe care îl joacă presostatele ca indispensabil.Accesorii pentru pompeîn managementul modern al fluidelor. Fabrica noastră a petrecut ani de zile rafinând aceste produse pentru a oferi fiabilitate maximă și durată lungă de viață în diverse aplicații globale.
La baza fiecărui presostat se află un principiu simplu, dar elegant: forța mecanică generată de presiunea fluidului sau a gazului este utilizată pentru a acționa un comutator electric. Când fluidul intră în orificiul de presiune, acesta împinge un element sensibil, cel mai frecvent o diafragmă, un piston sau un tub Bourdon. Pe măsură ce presiunea crește, elementul senzor se deviază până când atinge pragul de forță stabilit de un mecanism cu arc intern. În acel moment, mișcarea declanșează un set de contacte electrice, deschizând sau închizând un circuit în funcție de configurația comutatorului.
Această ieșire electrică binară, fie un circuit deschis, fie un circuit închis, este apoi utilizată pentru a declanșa acțiuni în aval. Într-un sistem rezidențial de pompă de apă, de exemplu, o creștere a presiunii cauzată de presurizarea rezervorului face ca comutatorul să întrerupă puterea motorului pompei, prevenind suprapresurizarea. Când presiunea scade pe măsură ce apa este consumată, arcul readuce contactele la starea lor inițială și pompa repornește. Acest ciclu automat se repetă de mii de ori pe durata de viață a produsului, făcând din robustețea mecanică o cerință nenegociabilă.
Fabrica noastră construiește diafragma de detectare din materiale alese special pentru compatibilitate cu mediul țintă. Opțiunile includ:
Contactele electrice sunt de obicei evaluate în funcție de capacitatea lor de sarcină și de rezistența la ciclul de comutare. Contactele placate cu aur sunt folosite în circuitele de semnal cu curent scăzut, unde rezistența la oxidare este primordială, în timp ce contactele din aliaj de argint sunt alese pentru circuitele de control al motorului cu curent mai mare. Aranjamentul contactelor, fie normal deschis (NO), normal închis (NC), fie comutator (CO), trebuie să se potrivească cu logica de control a sistemului țintă.
Comutatoare de presiune moderne de laTRUPOW de asemenea, încorporează carcase etanșe cu gradul IP65 sau IP67, asigurându-se că umiditatea, praful și contaminanții industriali nu pot compromite componentele interne. Această atenție la protecția mediului este ceea ce separă o componentă industrială de lungă durată de un produs care defectează prematur în condiții solicitante de teren.
Presostatoarele nu sunt un produs universal. Industria a dezvoltat mai multe modele distincte, fiecare optimizat pentru anumite intervale de presiune, tipuri de medii și medii de aplicare. A ști ce tip se potrivește sistemului tău este primul pas către o instalare fiabilă.
Acestea sunt soiurile tradiționale și cele mai utilizate pe scară largă. Un element de detectare mecanic acţionează direct un comutator electric cu acţiune rapidă. Sunt robuste, rentabile și potrivite pentru o gamă largă de aplicații industriale și comerciale. NoastreAccesorii pentru pompelinia include presostate electromecanice proiectate pentru intervale de presiune de la 0,5 bar până la 25 bar.
Aceste dispozitive folosesc un senzor de presiune piezoelectric sau ceramic combinat cu un circuit integrat pentru a detecta schimbările de presiune și a genera un semnal electronic de comutare. Ele oferă o precizie superioară, fără piese în mișcare și sunt ideale pentru aplicațiile în care repetabilitatea comutării și durata de viață lungă în timpul ciclicărilor frecvente sunt critice.
În loc să măsoare presiunea absolută sau manometrică, comutatoarele de presiune diferențială răspund la diferența de presiune dintre două puncte dintr-un sistem. Ele sunt utilizate pe scară largă în monitorizarea filtrului, detectarea debitului și aplicațiile HVAC în care o presiune diferențială în creștere semnalează un filtru blocat sau o cale de curgere restricționată.
Proiectate pentru a funcționa sub presiunea atmosferică, întrerupătoarele de vid sunt utilizate în sistemele de aspirație, echipamentele de ambalare în vid și dispozitivele medicale. Acestea necesită un element de detectare capabil să răspundă cu precizie la presiunile manometrice negative fără defecțiuni mecanice.
Tabelul de mai jos rezumă caracteristicile cheie ale fiecărui tip:
| Tip | Metoda de detectare | Interval tipic de presiune | Cea mai bună aplicație | Avantaj cheie |
| Electromecanic | Diafragma / Piston | 0,5 - 25 bar | Pompe, compresoare, HVAC | Cost redus, fiabilitate ridicată |
| Electronic/Solid-State | Senzor piezoelectric | 0,1 - 600 bar | Control industrial de precizie | Repetabilitate ridicată, fără uzură |
| Diferenţial | Diafragmă cu două porturi | Diferenţial 0 - 10 bar | Monitorizarea filtrului, detectarea debitului | Măsoară diferența de presiune |
| Vid | Capsula / Burduf | -1 până la 0 bar | Sisteme de aspirare, ambalare | Funcționează sub atmosferă |
Când se evaluează comutatoarele de presiune pentru achiziții sau proiectarea sistemului, fișa tehnică a produsului spune doar o parte a poveștii. Înțelegerea a ceea ce înseamnă de fapt fiecare specificație în practică și a impactului acesteia asupra performanței sistemului este ceea ce separă o decizie informată de o greșeală costisitoare. Mai jos sunt cei mai critici parametri de evaluat, împreună cu îndrumări cu privire la ce valori să căutați în diferite aplicații.
Punctul de referință este valoarea presiunii la care se acționează comutatorul. Diferența (numită și histerezis) este diferența dintre presiunile de cuplare și de deconectare. Un diferenţial configurat corespunzător previne ciclurile rapide de comutare (ciclu scurt) care pot deteriora motoarele pompei şi pot reduce durata de viaţă a componentelor.
Exprimate ca tensiune și curent maxim, contactele pot comuta în siguranță. Sarcinile motorului necesită o valoare mai mare decât sarcinile rezistive din cauza curentului de pornire. Reduceți întotdeauna contactele cu cel puțin 20% atunci când comutați sarcini inductive, cum ar fi contactoarele de motor sau supapele solenoide.
Definește rezistența la particule solide și apă. IP65 este potrivit pentru majoritatea mediilor industriale. IP67 sau IP68 este necesar pentru instalațiile submersibile sau exterioare expuse la ploaie și spălare.

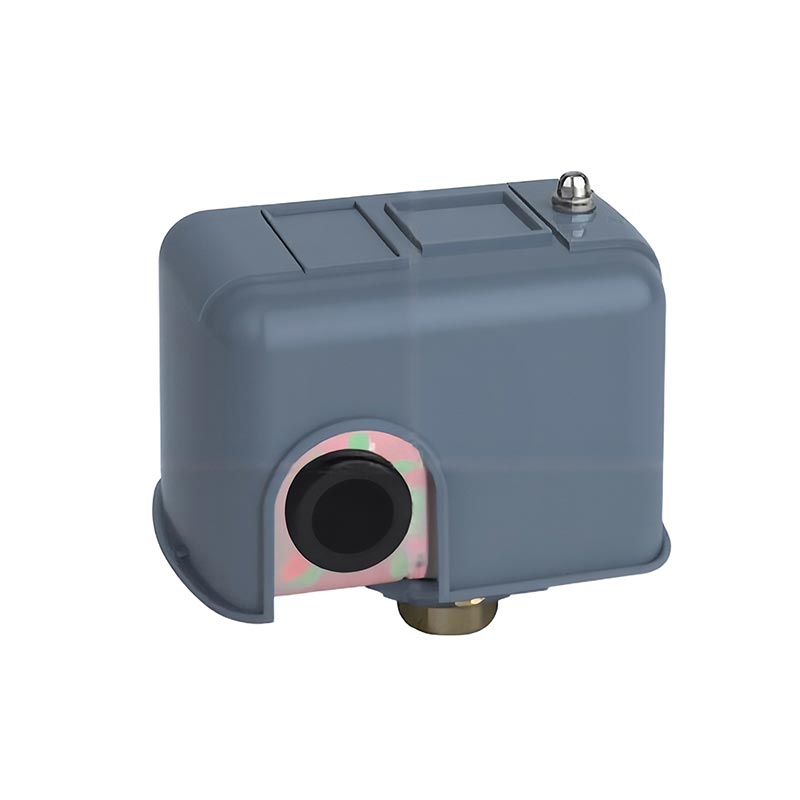

Tabelul nostru complet cu specificațiile produsului pentru standardAccesorii pentru pompeserie presostat de laNingbo TRUPOW Industrial Trade Co.,Ltd.este prezentat mai jos:
| Parametru | Caietul de sarcini |
| Interval de presiune (reglabil) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (în funcție de model) |
| Punct de setare implicit din fabrică | Intrare: 1,4 bar / Decuplare: 2,8 bar (model standard) |
| Interval diferențial | 0,5 - 3,5 bar (reglabil prin arc secundar) |
| Evaluare electrică | 16A / 250VAC; 10A / 380VAC |
| Configurare contact | 1NO + 1NC (SPDT) |
| Materialul diafragmei | standard BNR; EPDM/SS optional |
| Materialul carcasei | Nylon umplut cu sticla PA66; zinc turnat opțional |
| Conexiune la port | 1/4 inch BSP sau NPT tată (alte dimensiuni la cerere) |
| Protecție la intrare | standard IP44; IP65 optional |
| Temperatura de operare | -10 grade C până la +60 grade C |
| Temperatura suportului | Max +70 grade C |
| Viața mecanică | Mai mult de 500.000 de cicluri de comutare |
| Certificari | CE, RoHS, NSF/ANSI 61 (modele cu apă potabilă) |
| Greutate | Aproximativ. 185 g |
Versatilitatea comutatorului de presiune este unul dintre motivele pentru care a devenit o componentă standard în atât de multe industrii. De la cea mai mică pompă de amplificare a apei menajere până la o bancă de compresoare industriale cu mai multe etape, aceste dispozitive joacă un rol fundamental în gestionarea automată a presiunii. Rechizitele noastre din fabricăAccesorii pentru pompeinclusiv comutatoare de presiune pentru clienți din peste 40 de țări, oferindu-ne o perspectivă profundă asupra celei mai mari game posibile de aplicații din lumea reală.
Aceasta este cea mai răspândită aplicație la nivel global. Comutatoarele de presiune controlează pornirea și oprirea motoarelor pompelor de apă în medii rezidențiale, comerciale și agricole. Când sunt configurate corect, ele mențin presiunea constantă a apei în sistemul de distribuție fără a necesita intervenție manuală constantă. Cerințele cheie pentru această aplicație includ:
Compresoarele de aer se bazează pe comutatoare de presiune pentru a comuta motorul compresorului între starea încărcată și descărcată, menținând rezervorul receptor într-o bandă de presiune definită. Contactele cu durată mare de viață sunt esențiale aici, deoarece compresoarele din atelierele aglomerate sau unitățile de producție pot rula de zeci de ori pe oră.
În sistemele hidraulice, comutatoarele de presiune sunt folosite pentru a semnala când un circuit și-a atins presiunea de funcționare țintă, declanșând următorul pas într-o secvență automată. Ele servesc, de asemenea, ca dispozitive de blocare de siguranță, închizând unitatea hidraulică dacă presiunea scade sub un prag minim care ar putea indica o scurgere sau o defecțiune a pompei.
Atât comutatoarele de înaltă presiune, cât și cele de joasă presiune protejează circuitele de refrigerare împotriva funcționării în afara limitelor de presiune sigure. Un comutator de înaltă presiune declanșează compresorul dacă presiunea de refulare depășește un maxim sigur, în timp ce un presostat de joasă presiune împiedică funcționarea atunci când încărcarea cu agent frigorific este insuficientă.
Presostatoarele din sistemele de stingere a incendiilor detectează o scădere a presiunii din sistem cauzată de activarea unui cap de sprinkler, declanșarea unui semnal de alarmă și pornirea jockey-ului sau a pompelor principale de incendiu. Fiabilitatea și viteza de răspuns sunt absolut esențiale în această aplicație de siguranță.
Alegerea unui presostat nu este doar o chestiune de potrivire a intervalului de presiune. Un proces de selecție sistematic ia în considerare mediul, sarcina electrică, mediul înconjurător, precizia necesară și costul total de proprietate pe durata de viață a produsului. Următoarea listă de verificare reprezintă metodologia la care echipa noastră de ingineriNingbo TRUPOW Industrial Trade Co.,Ltd.recomanda clientilor atunci cand specifica presostate pentru instalatii noi sau inlocuiri.
Tabelul de mai jos oferă un ghid de referință rapid care mapa aplicațiile obișnuite la parametrii produsului recomandați:
| Aplicație | Interval de presiune recomandat | Evaluarea contactului | Evaluare IP | Materialul diafragmei |
| Pompa de apa menajera | 1 - 10 bar | 16A / 250VAC | IP44 | EPDM (apa potabila) |
| Compresor de aer industrial | 4 - 16 bar | 16A / 250VAC | IP65 | BNR |
| Unitate de putere hidraulică | 10 - 250 bar | 10A / 250VAC | IP65 | Oţel inoxidabil |
| Circuit frigorific | 0 - 30 bar | 8A / 250VAC | IP44 | BNR |
| Prelucrare chimică | 0 - 25 bar | 6A / 250VAC | IP67 | acoperit cu PTFE |
Chiar și presostatul de cea mai bună calitate va avea performanțe slabe sau va eșua prematur dacă este instalat incorect. Practicile de instalare afectează direct acuratețea măsurătorilor, repetabilitatea comutării și longevitatea componentelor. Următoarele îndrumări sunt extrase din instrucțiunile de instalare furnizate împreună cu toateAccesorii pentru pompeproduse din fabrica noastră și reflectă cele mai frecvente probleme întâlnite în domeniu.
Majoritatea comutatoarelor de presiune electromecanice au două mecanisme de arc reglabile: un arc mare care controlează punctul de referință (înalt) de decupare și un arc mai mic care controlează diferența. Reglarea trebuie efectuată cu sistemul presurizat și cu un manometru calibrat instalat aproape de portul comutatorului. Creșteți tensiunea mare a arcului pentru a ridica punctul de decupare; crește tensiunea mică a arcului pentru a lărgi diferenţialul. Verificați întotdeauna punctele de setare finale prin cel puțin trei cicluri complete de pornire-oprire înainte de a părăsi instalația.
Î1: Care este diferența dintre un presostat și un senzor de presiune?
Un presostat asigură o ieșire electrică discretă, fie pornit, fie oprit, atunci când presiunea depășește un punct de referință definit. Nu comunică valoarea reală a presiunii unui controler. Un senzor de presiune (numit și traductor de presiune) generează un semnal analog sau digital continuu proporțional cu presiunea măsurată, permițând unui PLC sau unui sistem de control să monitorizeze presiunea în timp real și să ia decizii de control proporțional. Presostatoarele sunt utilizate acolo unde controlul simplu pornit-oprit este suficient și rentabil. Senzorii de presiune sunt utilizați acolo unde este necesară monitorizarea continuă, înregistrarea datelor sau controlul proporțional. În multe sisteme moderne, ambele dispozitive funcționează împreună: un senzor de presiune oferă monitorizare și feedback, în timp ce un presostat dedicat asigură o interblocare de siguranță cablată independent de software-ul sistemului de control.
Î2: De ce comutatorul meu de presiune continuă să se pornească și să se oprească rapid?
Ciclul rapid de pornire-oprire, numit în mod obișnuit ciclu scurt, este aproape întotdeauna cauzat de una dintre cele trei condiții: o setare insuficientă a diferențelor de presiune, un rezervor de presiune umplut cu apă sau o scurgere în sistem. Dacă diferența dintre punctele de referință de decuplare și decuplare este prea îngustă, chiar și fluctuațiile naturale mici ale presiunii vor face ca comutatorul să se declanșeze în mod repetat. Un rezervor sub presiune umplut cu apă (unde preîncărcarea aerului s-a pierdut) înseamnă că rezervorul nu oferă aproape nicio amortizare a presiunii, determinând o fluctuație dramatică a presiunii la fiecare pornire sau oprire a pompei. O scurgere a sistemului înseamnă că presiunea scade în mod continuu după ce pompa se oprește, declanșând o repornire imediată. Diagnosticați verificând mai întâi preîncărcarea aerului rezervorului sub presiune cu un manometru pentru anvelope când sistemul este depresurizat. Dacă preîncărcarea este corectă, măriți ușor diferența comutatorului. Dacă ciclul scurt persistă, efectuați un test sistematic de scurgere pe toate conexiunile și componentele.
Î3: Cum pot ajusta presiunea de pornire și de decuplare pe un presostat standard al pompei?
La un presostat al pompei electromecanice standard, presiunea de decuplare (înaltă) este reglată utilizând piulița arcului mare situată sub capacul comutatorului, iar diferența (distanța dintre decuplare și decuplare) este reglată folosind piulița arc mai mică. Rotirea piuliței mari în sensul acelor de ceasornic crește atât presiunea de cuplare, cât și presiunea de decuplare împreună, menținând diferența existentă. Rotirea piuliței mici în sensul acelor de ceasornic mărește diferența prin scăderea presiunii de cuplare, lăsând presiunea de întrerupere neschimbată. Efectuați întotdeauna ajustări în trepte mici, câte o jumătate de tură la un moment dat și permiteți sistemului să finalizeze un ciclu complet înainte de a evalua rezultatul. Un manometru calibrat instalat la ieșirea pompei este esențial pentru o reglare precisă. Înregistrați setările finale în jurnalul de întreținere a sistemului. Consultați fișa de instrucțiuni specifice produsului furnizată cu toate accesoriile pentru pompe de la Ningbo TRUPOW Industrial Trade Co.,Ltd. pentru procedurile de ajustare specifice modelului.
Î4: Ce cauzează defectarea unui presostat și cum pot prelungi durata de viață a acestuia?
Cele mai frecvente cauze ale defectării comutatorului de presiune sunt uzura contactului din ciclurile excesive de comutare, oboseala diafragmei sau atacul chimic de la medii incompatibile, pătrunderea umezelii în carcasa electrică și daune mecanice cauzate de suprapresiuni sau lovituri de apă. Durata de viata poate fi prelungita prin mai multe masuri practice: instalati un opritor de lovituri de ari in amonte de intrerupator pentru a absorbi varfurile de presiune; montați o sită inline pentru a proteja portul de detectare de contaminarea cu particule; verificați dacă valoarea IP a comutatorului este adecvată pentru mediul de instalare; utilizați un contactor sau un releu pentru a izola contactele comutatorului de sarcini inductive mari, mai degrabă decât comutarea directă a circuitelor motorului; și programați inspecția anuală a stării de contact și a integrității diafragmei ca parte a unui program de întreținere preventivă. Fabrica noastră proiectează comutatoarele noastre de presiune Accesorii pompe cu diafragme întărite și contacte din aliaj de argint special pentru a maximiza timpul mediu dintre defecțiuni în aplicațiile solicitante cu funcționare continuă.
Î5: Un presostat poate fi utilizat cu alte fluide decât apa, cum ar fi uleiul sau substanțele chimice?
Da, presostatoarele pot fi utilizate cu o gamă largă de medii, dar materialele umede trebuie adaptate cu grijă la proprietățile chimice, temperatura și vâscozitatea fluidului. Pentru aplicațiile cu ulei hidraulic, diafragmele NBR și părțile umede din alamă sau oțel inoxidabil sunt de obicei potrivite. Pentru substanțele chimice agresive, cum ar fi acizi, alcalii sau solvenți, o diafragmă acoperită cu PTFE combinată cu componente umede din oțel inoxidabil oferă cea mai bună rezistență. Pentru aplicațiile cu abur, este necesar un element senzor de tip piston cu etanșări la temperatură ridicată și trebuie instalată o buclă de sifon (codă de porc) între linia de abur și portul comutatorului pentru a proteja elementul senzor de contactul direct cu aburul. Consultați întotdeauna tabelul de compatibilitate cu mediile din fișa tehnică a produsului înainte de a specifica un presostat pentru aplicații fără apă. Ningbo TRUPOW Industrial Trade Co.,Ltd. oferă suport pentru consultarea materialelor pentru a ajuta clienții să identifice combinația corectă de diafragmă și material de carcasă pentru mediile și condițiile de operare specifice.
Un presostat este mult mai mult decât un simplu dispozitiv pornit-oprit. Este inteligența automată care menține pompele, compresoarele și sistemele hidraulice să funcționeze în siguranță și eficient, fără supraveghere umană constantă. Selectarea presostatului potrivit, instalarea corectă a acestuia și menținerea acestuia în mod proactiv sunt cei trei piloni ai performanței fiabile a sistemului. De la materialul diafragmei până la evaluarea contactului, fiecare specificație contează, iar înțelegerea acestor specificații este ceea ce permite inginerilor și managerilor de unități să ia decizii încrezătoare de achiziție.
